Čip, nazvaný ADAR1000, pracuje v polo-duplexu:

• V režimu příjmu (Rx) jsou čtyři vstupy Rx kombinovány se společným kolíkem RF_IO
• V režimu Tx je signál RF_IO rozdělen na kanály 4 Tx.
• V obou režimech je zajištěno 31 dB řízení zesílení a 360 ° fázového řízení
  (> 6bitové rozlišení = <0.5dB and <2.8°)

Čtyři páry kanálů Tx a Rx mají nezávisle programovatelné nastavení zesílení a fáze nastavené pomocí digitálního sériového rozhraní. Nastavení lze vložit do vestavěné paměti pro rychlý přístup k vybraným Tx nebo Rx ziskům a fázovým stavům.

Podle firmy: "ADAR1000 je čip plug-and-play, který umožňuje designérům s malým nebo žádným RF zkušenostmi bez nutnosti rozsáhlé podpory designu třetí strany k prodloužení výkonu a provozní životnosti svých radarových systémů." Aplikace se předpokládají v oblasti obrany, dozoru, řízení letového provozu, sledování komunikací a počasí a plochých anténních polí pro letadla.

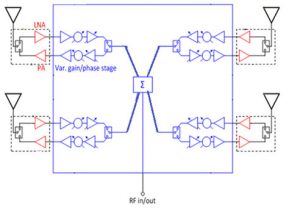

Chcete-li snížit RF část antény s fázovým uspořádáním na jednu planární sestavu, byl čip navržen tak, aby seděl rovně na zadní straně antény patch-antény umístěné mezi čtyřmi záplaty na druhé straně, podávání a příjem z náplastí přes čtyři kombinovaný přepínač LNA / PA + T / R (zesilovač s nízkým šumem / výkonový zesilovač + přepínač vysílací / přijímací), např. firma ADTR1101.

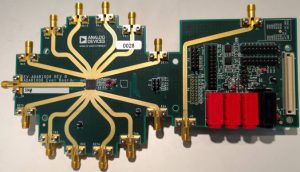

ADAR1000-EVALZ je vyhodnocovací deska pro čip.

Funkce

• 8-16GHz
• Poloduplexní časová doména pro Tx a Rx
• Jednopólové ovládání Tx / Rx
• Univerzální moduly řízení T / R
• 360 ° fázové řízení na <2.8°resolution
• > 31 dB řízení zesílení s rozlišením 0,5 dB
• Paměť na čipu pro předem uložené pozice paprsku
• Pomocná 8bitová ADC pro detektory napájení a snímač teploty
• 4-vodičové rozhraní SPI
• 7 x 7 mm balíček LGA
