Neobvykle pro tranzistory SIC je brána plně kompatibilní s existujícími IGBT ovladači a má prahovou hodnotu 5V brány - zabraňuje náhodným otáčením spojeným s nižšími prahovými hodnotami MOSFETů SiC.

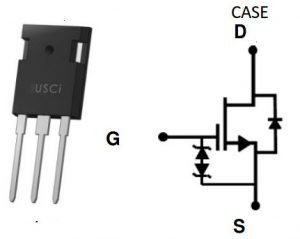

Volal UJ3C120040K3S, jeho charakteristiky z bajtů pocházejí z dvojice připojených kaskódu uvnitř balíčku TO-247 - technologie, která byla zpočátku společná s časnými SiC výkonovými tranzistory, než se MOSFETy SiC staly populárnějšími.

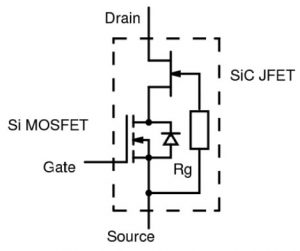

V tomto druhu kaskády je vysokonapěťový SiC JFET provozován silikonovým mosfetem s nízkým napětím (viz diagram) - jedná se o konvenční bránu křemíkové MOSFET, která je připojena k vnějšímu světu.

UnitedSiC, který je od Rutgers University s rokem průzkumu SiC za sebou, je vítězem SiC JFETs, protože technologie vyžaduje mnohem menší oblast SiC než ekvivalentní MOSFET SiC a nevyžaduje žádné speciální ovladače. To je argumenty jsou zde uvedeny.

Na rozdíl od některých jiných zařízení typu cascode společnost neintegrálně nepracuje s mosfetovou jednotkou Si-mosfet, ale navrhla vlastní zařízení, které by odpovídalo potřebám svého SiG JFET - také vlastní design. V JFET je kapacita zdroje-odtoku navržena tak, aby byla velmi nízká, aby se zabránilo přepětí na odtoku MOSFETu během přepínání - možnost s špatně spárovanými cascodes.

Ve srovnání s dřívějšími zařízeními společnost Anup Bhalla ve společnosti engineering vp uvedla v týdeníku Electronics Weekly, že tepelná odolnost obalu se snížila na polovinu. Odpor klouzání k případu je nyní obvykle 0,27 ° C / W - do 65 ° lze manipulovat při 25 ° C, při které teplota 175A pulsy jsou také možné.

Přepínače Cascode mají nevýhodu, že se rychle přepínají, někdy způsobují EMC problémy prostřednictvím vysokých čísel dV / dt a dI / dt.

V tomto případě byla dvojice cascode Bhalla navržena tak, aby se přepínala v rozsahu rychlostí, který odpovídá charakteristikám obalu a zamýšlených aplikací: korekce účiníku (PFC), aktivní čelní usměrňovače, měniče LLC a fázové posuny kompletní konvertory mostu.

Rozsah nastavení rychlosti je k dispozici změnou odporu pohonu brány, dodal, i když ne tak jako u SiC MOSFET nebo Si IGBT.

U ostatních aplikací může UltraSiC navrhnout rychlejší nebo pomalejší zařízení - kdekoli od něčeho k přepínání vinutí motoru při 10kHz na zařízení, která mohou doplnit výkony HEMT s výkonem GaN, řekl Bhalla.

Společnost viděla své starší zařízení navržená jako palubní nabíječky elektrických vozidel a fotovoltaické střídače, mimo jiné, řekl a charakteristiky brány je oblíbily jako náhražky pro Si IGBT, Si mosfety a SiC mosfety - pro hodnocení a produkce.

Žádná externí paralelní dioda není zapotřebí a pokles napětí vestavěných konstrukcí, které jsou rychlé a jmenovité pro plný proud, je o ~ 1,5V nižší než u SiC Schottlys, dodal Bhalla.

Druhým členem řady UJ3C1200, který je také nový, je UJ3C120080K3S, který je v podstatě podobný výše uvedenému ... 40K3S, ale s 80mΩ odolností proti opotřebení a nižší proudovou manipulací.

UnitedSiC bude na stanici Ecomal Europe (7-406) zobrazovat zařízení s kapacitou 1 200 V na PCIM 2018 a zúčastní se dvou panelových diskusí v kabině 155 haly 6.

• "Výzvy a příležitosti, kterým čelí výrobci elektřiny během příštích 5 let"
  12: 00-13: 00 út 5. června,
• "SiC - zařízení pro budoucí konstrukci"
  St 6 června
