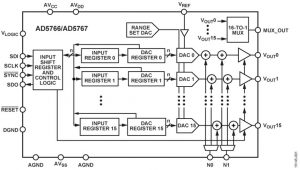

"DAC dodává širokou škálu unipolárních nebo bipolárních výstupních napětí z uživatelské 2,5V reference," uvedený distributor komponent Mouser, který skladuje AD5767. "Inženýři mohou sledovat 16 kanálů DAC pomocí integrovaného multiplexeru výstupního napětí a nastavit každý výstup z minimálního výstupního napětí -20V na maximální výstupní napětí + 14V."

Každý kanál má výstupní vyrovnávací paměť, která může klesnout nebo zdroj až do 20mA. Doba usazování výstupu je obvykle 10μs.

Pro komunikaci existuje všestranné čtyřžilové sériové rozhraní, které sleduje až 50MHz (pro režim zápisu) a je kompatibilní se standardy rozhraní SPI, QSPI, Microwire a DSP. Režim daisy-chain umožňuje více než jeden DAC být navlečen na stejné sběrnici.

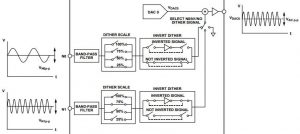

V případě potřeby může DAC poskytnout nízkofrekvenční dithering, aby bylo možné připojit zvukové signály k některému z 16 výstupních kanálů DAC.
Dychové signály musí být mezi 10kHz a 100kHz a pod maximální amplitudou střídavého proudu 0.25Vp-p a nesmějí se odchýlit od 0V až po AVcc včetně posunutí dc.

Interní útlum a inverzní kanál je k dispozici. "Vzhledem k povaze vnitřního rozdělovacího obvodu se dc hodnota výstupu může posunout a posun může být kompenzován," řekl ADI.

Možnost balení je 4 x 4 mm WLCSP nebo 6 x 6 mm LFCSP. Provoz je přes -40 až 105 ° C.

K dispozici je vyhodnocovací deska EVAL-AD5767, která přidává spínač regulace ADP5071 pro napájení a umožňuje ovládání přes USB z počítače se systémem Windows, který provozuje firmy, které vyhodnocují software ACE (analýza, řízení, vyhodnocování), který konfiguruje čip grafickým uživatelem rozhraní.

Mezi další potenciální aplikace patří: průmyslová automatizace, analogové výstupní moduly, zkušební zařízení, měřicí zařízení a získávání dat.

AD5767

• 16bitový 12bitový DAC
• výstupní rozsahy - programovatelné software:
  20 až 0V
  -16 až 0V
  -10 až 0V
  -10 až +6V
  -12 až + 14V
  -16 až +10V
  ± 5V
  ± 10V
• Integrované výstupní vyrovnávací paměti ± 20 mA
• 4x4mm WLCSP
  40-vodičové LFCSP
• referenční vyrovnávací paměti
• 2 dotekové signály
• kanálového sledování multiplexeru
• 1.8 V kompatibilní s logikou
• -40 až + 105 ° C
