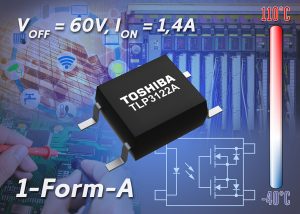

Čip integruje zařízení MOSFET vyrobená s použitím nejnovějšího procesu U-MOS IX ke snížení odolnosti vůči stavu.

Uložený v 4-pólovém balení SO6, TLP3122A poskytuje výstupní napětí výstupní svorky (V_VYPNUTO) 60V, konstantní proud na stavu (I_NA) 1,4A a pulsní proud na stavu (I_ONP) až do 4,2A. Rezistence při stavu (R_NA) je obvykle pouhých 0,13Ω, což umožňuje vysoce efektivní provoz, zatímco vypínací proud je pouze 1μA.

Zařízení nabízí rychlé spínací časy 3 ms (t_NA) a 1 ms (t_VYPNUTO) s izolačním napětím 3750Vrms. Je plně schválen pro UL1577 pro kritické aplikace.

Normálně otevřený TLP3122A slouží jako náhrada mechanických relé 1-Form-A ke zlepšení spolehlivosti systému a šetření místa potřebného pro relé a ovladače relé. Kromě toho je TLP3122A ohodnocen pro provozní teplotu mezi -40 ° C a 110 ° C, což je ideální pro průmyslové aplikace a usnadňuje teplotní rozmezí v tepelné konstrukci na úrovni systému.

Zařízení je kompatibilní se standardem TLP3122 v běžném balení 2.54SOP4. Pomáhá také zvýšit proud měniče systému, což umožňuje sloužit jako náhrada širšího rozsahu mechanických relé.
