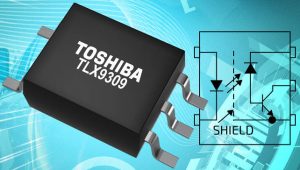

TLX9309 je certifikován podle AEC-Q101 a skládá se z GaAlAs LED opticky připojeného k fotodiodě, která je opatřena zesilovačem.

Oddělením foto diodového a zesilovacího tranzistoru je řečeno, že pevnost kolektoru je snížena, zpoždění rozložení řezání je zaručeno v rozmezí 0,1 μs až 1,0 μs, přičemž rozdíl mezi vysokým a nízkým a vysokým přechodem (| tpLH -tpHL |) nepřesahuje 0,7 μs, což znamená, že zařízení je vhodné pro vysokorychlostní komunikaci, jako je řízení střídače nebo jako rozhraní pro inteligentní napájecí moduly. "

Integrovaný štít Faraday zvyšuje přechodnou imunitu v běžném režimu, typicky až do 15kV / μs, tvrdí firma - důležitý parametr v elektricky hlučných automobilových prostředích.

Zařízení nabízí izolaci 3,75 kVrms s průměrem 5,0 mm a bezpečnou izolaci - balení je 3 x 7,0 x 2,2 mm RoH-kompatibilní 5pin SO6.

Pracuje napříč -0,5 až 30V a -40 ° C až + 125 ° C a může řídit až 25mA na výstupu až 20V.

Aktuální přenosový poměr se pohybuje v rozmezí 15-300%.
